Stoły próżniowe z siatką rowków wykorzystują frezowane kanały do rozprowadzania próżni pod detalem. Aby uzyskać skuteczne mocowanie, dostarczonygumowy sznur uszczelniającynależy umieścić wokół detalu, tworząc zamkniętą strefę próżniową.

Prawidłowe uszczelnienie jest niezbędne. Każdy otwarty kanał, nieużywany port kolektora lub nieszczelne połączenie obniża wydajność próżni i może uniemożliwić bezpieczne mocowanie.

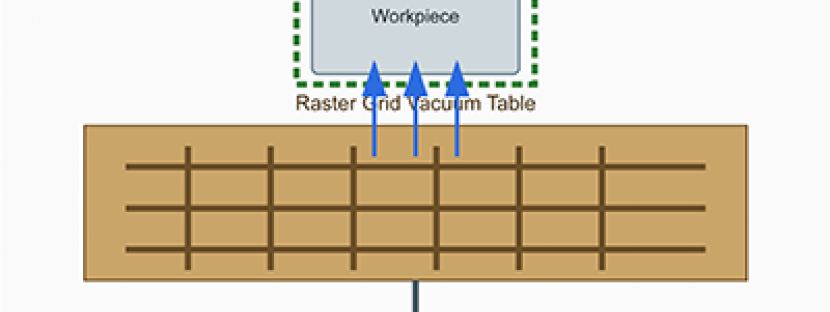

Schemat konfiguracji stołu próżniowego z siatką rowków Schemat przedstawiający detal na stole próżniowym z siatką rowków, z gumowym sznurem uszczelniającym wokół detalu oraz połączeniem ze źródłem próżni przez kolektor. Konfiguracja stołu próżniowego z siatką rowków Detal + Sznur uszczelniający + Kanały + Kolektor Detal Sznur uszczelniający Stół próżniowy z siatką rowków Otwarte kanały mogą powodować nieszczelności Kolektor Duży króciec do węża Źródło próżni Podłącz wszystkie wymagane porty stołu do kolektora Próżnia jest skoncentrowana w uszczelnionej strefie Przepływ powietrza do źródła próżni Nieszczelność

1. Podłącz stół do kolektora

Podłącz porty stołu próżniowego do odpowiednich portów kolektora. Umożliwia to prawidłowe rozprowadzanie próżni po stole.

Każdy wymagany port stołu powinien być połączony z portem kolektora za pomocą odpowiedniego węża próżniowego i szczelnych złączek.

2. Podłącz źródło próżni

Duży króciec do węża na kolektorze jest głównym punktem podłączenia źródła próżni.

Podłącz pompę próżniową, generator Venturiego lub inne zewnętrzne źródło próżni do tego króćca. W razie potrzeby użyj odpowiedniej redukcji lub adaptera, aby dopasować rozmiar złącza.

3. Ułóż gumowy sznur uszczelniający

Umieść dostarczonygumowy sznur uszczelniającyw kanałach siatki rowków wokół detalu.

  • utwórz zamkniętą pętlę wokół detalu
  • umieść sznur blisko krawędzi detalu
  • upewnij się, że sznur jest prawidłowo ułożony w kanałach

Jak działa sznur uszczelniający

Sznur uszczelniający tworzy zamkniętą strefę próżniową wokół detalu. Po uruchomieniu źródła próżni powietrze jest usuwane z uszczelnionego obszaru, a ciśnienie atmosferyczne mocno dociska detal do stołu.

Bez sznura uszczelniającego próżnia rozprzestrzenia się przez otwarte kanały, a wydajność znacznie spada.

Ważne: wszystkie nieużywane porty kolektora muszą być zaślepione

Każdy nieużywany port kolektora musi być zamknięty.

Można to zrobić poprzez:

  • podłączenie go do stołu próżniowego lub
  • zamknięcie odpowiednią zaślepką

Cały system musi być szczelny. Każdy otwarty port, nieszczelny wąż, źle dopasowana zaślepka lub nieuszczelniony kanał obniża poziom próżni i może uniemożliwić bezpieczne mocowanie.

Lista kontrolna instalacji

  • podłącz wszystkie wymagane porty stołu do kolektora
  • podłącz duży króciec do węża do źródła próżni
  • w razie potrzeby użyj redukcji do podłączenia generatora Venturiego lub pompy
  • zaślep wszystkie nieużywane porty kolektora
  • starannie ułóż sznur uszczelniający wokół detalu
  • upewnij się, że wszystkie węże i złączki są szczelne

Wskazówki dotyczące najlepszej wydajności

  • umieść sznur uszczelniający możliwie blisko detalu
  • upewnij się, że powierzchnia detalu jest płaska i odpowiednia do uszczelnienia
  • unikaj przerw, skręceń i nakładania się sznura
  • sprawdź, czy nieużywane kanały poza uszczelnionym obszarem nie wpływają na strefę próżniową
  • potwierdź, że źródło próżni jest odpowiednie do zastosowania i wielkości stołu

Podsumowanie

Stoły próżniowe z siatką rowków wykorzystują frezowane kanały do rozprowadzania próżni, a dostarczony gumowy sznur uszczelniający wyznacza aktywny obszar mocowania wokół detalu.

Aby system działał prawidłowo, stół musi być podłączony do kolektora, kolektor do źródła próżni, wszystkie nieużywane porty kolektora muszą być zaślepione, a sznur uszczelniający musi tworzyć pełną, szczelną pętlę wokół detalu.
