Stoły próżniowe z siatką otworów rozprowadzają próżnię przez dużą liczbę małych otworów na całej powierzchni stołu. Taka konstrukcja umożliwia bardzo szybką konfigurację i elastyczne pozycjonowanie detalu.

Aby uzyskać najlepszą wydajność mocowania, ważne jest prawidłowe użycie dostarczonejperforowanej gumowej maty siatkowej (siatka 10 mm)orazgumowej maty osłonowej.

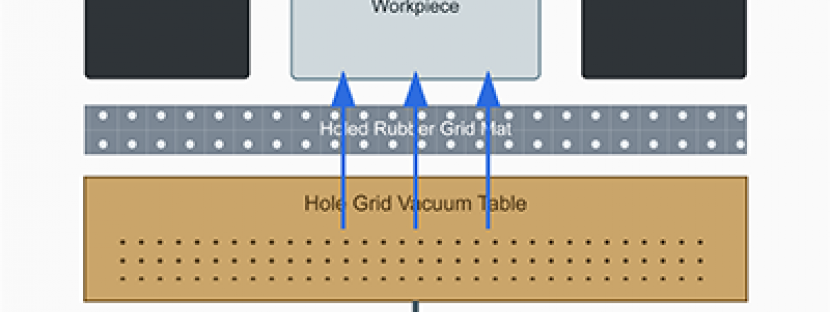

Schemat konfiguracji stołu próżniowego z siatką otworów Schemat przedstawiający detal umieszczony na perforowanej gumowej macie siatkowej na stole próżniowym z siatką otworów, z gumową matą osłonową zakrywającą nieużywane obszary oraz strzałkami pokazującymi przepływ próżni. Konfiguracja stołu próżniowego z siatką otworów Detal + Mata perforowana + Mata osłonowa Mata osłonowa Mata osłonowa Detal Mata perforowana (siatka 10 mm) Umieszczona bezpośrednio na stole próżniowym Stół próżniowy z siatką otworów Źródło próżni Zakryj nieużywane obszary Zakryj nieużywane obszary Mata rozprowadza próżnię Odkryte otwory powodują nieszczelności Próżnia działa ku górze Przepływ powietrza do źródła próżni Nieszczelność

1. Podłącz źródło próżni

Podłącz pompę próżniową, generator Venturiego lub inne źródło próżni do głównego portu przyłączeniowego stołu próżniowego lub kolektora.

Upewnij się, że połączenie węża jest szczelne i prawidłowo zabezpieczone, aby zapobiec utracie próżni.

2. Ułóż perforowaną gumową matę siatkową

Umieść dostarczonąperforowaną gumową matę z siatką 10 mmbezpośrednio na powierzchni stołu próżniowego.

  • dopasuj matę do układu otworów stołu
  • upewnij się, że mata leży płasko, bez zagięć
  • otwory w macie umożliwiają przepływ próżni do detalu

3. Ustaw detal

Umieść detal bezpośrednio na gumowej macie siatkowej.

Mata siatkowa rozprowadza próżnię pod detalem i umożliwia przepływ powietrza między stołem a materiałem.

Używanie maty osłonowej

Stoły z siatką otworów mają wiele otwartych otworów. Jeśli duże obszary stołu pozostają odkryte, powietrze dostaje się do systemu i obniża wydajność próżni.

Aby zminimalizować nieszczelności, użyj dostarczonejgumowej maty osłonowejdo zakrycia nieużywanych obszarów stołu.

  • umieść matę osłonową na obszarach stołu niezakrytych przez detal
  • pozostaw odsłonięty tylko wymagany obszar mocowania
  • znacznie poprawia to efektywność próżni

Ważne: wymagany przepływ powietrza

Ponieważ nieużywane otwory pozostają otwarte, w stołach próżniowych z siatką otworów mogą występować pewne nieszczelności.

Z tego powodu źródło próżni musi zapewniać wystarczającą wydajność przepływu powietrza, aby utrzymać stabilną siłę mocowania.

Lista kontrolna instalacji

  • bezpiecznie podłącz pompę próżniową lub generator Venturiego
  • umieść perforowaną gumową matę siatkową na stole
  • ustaw detal na macie
  • zakryj nieużywane obszary stołu gumową matą osłonową
  • upewnij się, że wszystkie węże i złączki są szczelne

Wskazówki dotyczące najlepszej wydajności

  • upewnij się, że powierzchnia detalu jest płaska
  • unikaj pozostawiania dużych obszarów odkrytych otworów
  • używaj maty osłonowej podczas pracy z mniejszymi detalami
  • potwierdź, że pompa próżniowa jest odpowiednia do wielkości stołu

Podsumowanie

Stoły próżniowe z siatką otworów umożliwiają wyjątkowo szybką konfigurację i elastyczne pozycjonowanie detali. Perforowana gumowa mata siatkowa rozprowadza próżnię pod detalem, jednocześnie chroniąc powierzchnię stołu.

Używanie gumowej maty osłonowej do zakrywania nieużywanych otworów poprawia efektywność próżni i pozwala uzyskać możliwie największą siłę mocowania.

Przeczytaj nasz poradnik: Jaką pompę próżniową wybrać?
